一、真空嘴的結構與破損危害

二、初步判定：外觀與異常現象觀察

1. 外觀直觀檢查

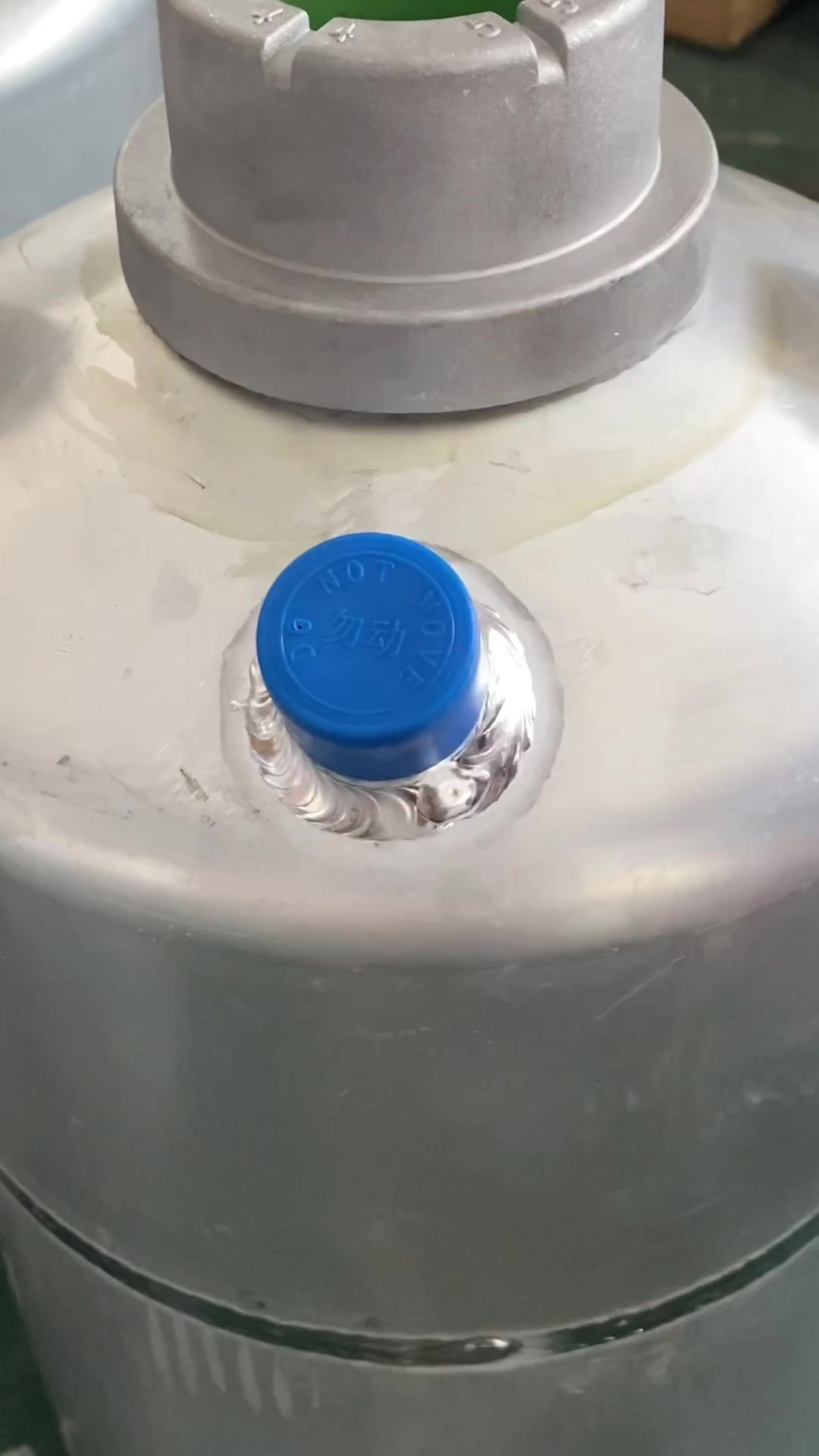

• 物理損傷排查：移除真空嘴保護帽，觀察金屬密封塞是否存在裂紋、變形或凹陷（尤其注意與罐體焊接的根部位置）；檢查密封塞與閥體的結合處是否有油污、銹蝕或異物堵塞，若發現密封塞松動、脫落，或閥體表面有明顯撞擊痕跡，可初步判定存在破損風險。
• 密封面完整性：用手電筒照射真空嘴內部，觀察密封墊片（通常為銅質或鎳基合金）是否完好，若墊片斷裂、移位或存在劃痕，可能導致慢性泄漏。

2. 運行狀態異常識別

• 液氮消耗速率陡增：正常 80L 液氮罐滿罐狀態下可維持 30-60 天，若突然出現 10 天內液位下降超 30%，且排除閥門未關緊、使用頻率過高的情況，需重點懷疑真空嘴泄漏。
• 罐體外壁局部結霜：真空嘴附近區域（半徑 10-15cm 內）出現持續性結霜，且隨時間蔓延，而罐體其他部位無明顯結霜，這是真空嘴破損的典型特征 —— 因該區域真空失效導致局部熱侵入量激增，低溫通過罐體傳導至外壁形成冷凝霜層。
• 壓力異常波動：靜態狀態下，罐內壓力頻繁超過 0.15MPa（正常工作壓力上限），安全閥每小時起跳次數超 3 次，且排除環境溫度驟升、充裝過量等因素，可能是真空嘴破損引發的蒸發加速所致。

三、精準判定：儀器檢測與數據驗證

1. 真空度測量法

• 設備選擇：采用 ZDF-II 型電阻真空計或電容薄膜真空計（測量范圍 10??-10?Pa），連接真空嘴的檢測接口（需專用轉接頭適配）。
• 數值判定：
• 正常真空度：新罐或剛維護的罐體≤10?3Pa；使用 1 年以上的罐體應≤10?2Pa。
• 破損臨界值：若測量值≥10?1Pa，說明真空環境已嚴重破壞；若直接顯示與大氣壓接近（1×10?Pa），則真空嘴已完全破損，夾層與大氣相通。

2. 氦質譜檢漏法

• 檢測流程：將氦氣噴槍對準真空嘴區域，保持 0.1MPa 壓力持續噴射氦氣，同時通過檢漏儀檢測夾層內氦氣濃度。若儀器示值超過 1×10??Pa?m3/s（泄漏率閾值），且僅在真空嘴區域出現氦氣峰值，即可確認破損位置。
• 優勢：可識別最小 10?12Pa?m3/s 的微漏，避免誤判為夾層其他部位（如頸管、內膽焊接處）的泄漏。

3. 對比實驗驗證

• 取一臺同規格、同使用年限的正常液氮罐，在相同環境條件下（溫度 25℃、通風良好），同時充裝至 80% 液位，記錄每日蒸發量。若待檢測罐的日蒸發量是正常罐的 3 倍以上，且排除其他泄漏點，則真空嘴破損的概率達 90% 以上。

四、排除干擾：區分其他泄漏源

• 頸管泄漏：頸管與內膽的焊接處若泄漏，會導致罐口附近結霜，而非真空嘴區域，且蒸發率增幅通常較緩（2-3 倍）。
• 內膽破損：內膽裂紋會導致液氮直接滲入夾層，此時罐體外壁會大面積結霜，且壓力短時間內急劇升高（1 小時內超 0.2MPa），可通過液位計快速下降（1 天內降空）與真空嘴檢測無異常聯合判定。
• 閥門泄漏：液相閥或氣相閥密封不良會導致液氮直接泄漏，表現為閥門連接處結霜，關閉閥門后蒸發率恢復正常，可與真空嘴破損區分。

五、破損后的處理與預防措施

• 應急處理：若確認真空嘴破損，應立即轉移罐內樣本至備用罐，避免液氮快速耗盡導致樣本受損；破損罐體需停止使用，貼上 “待修” 標識，防止誤操作。
• 專業維修：真空嘴破損需返廠維修，通過重新焊接密封塞、抽真空至≤10?3Pa 并進行氦質譜復檢，修復后需靜置 48 小時，確認真空度穩定后方可復用。
• 預防維護：
• 定期檢查真空嘴保護帽是否緊固（建議每月 1 次），避免碰撞或異物撞擊；
• 搬運罐體時避免真空嘴部位受力，可加裝防護套；
• 每年進行 1 次真空度檢測，當數值升至 10?2Pa 時提前維護，防止密封件老化導致破損。
